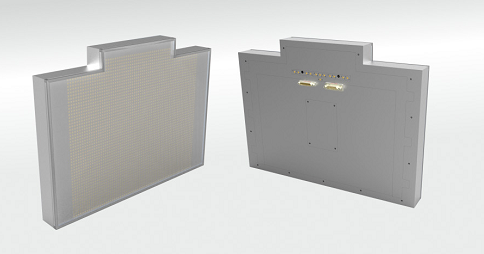

Ka频段双极化瓦片式相控阵天线集成了天线阵面、TR通道、波控模块、散热模块、电源模块和馈电网络。采用表贴的安装方式。天线与TR通道部分集成在同一张PCB上，降低了装配难度和实现成本。天线面采用微带双极化天线实现，整个相控阵可以实现收发分时双极化的功能。天线接收部分采用多通道的架构，整个阵面分成多个子阵用于后端实现DBF。

        天线采用56V供电的方式来转换成内部各通道电源，对外通信采用SPI协议来进行指令传递与数据的传输，配备波控缓存器，提前预置波控码，采用全局加载信号进行加载控制减小波束转换时间。

技术指标

工作频段	Ka±2GHz
极化方式	水平垂直分时双极化
EIRP（法向）	≥64dBW@27dBm激励（含天线罩）
G/T	6.2dB/K
接收加权	≤-30dB（第一副瓣）
方位向扫描覆盖	±45°，扫描增益下降≤3.5dB
俯仰向扫描覆盖	±30°，扫描增益下降≤2dB
波束切换时间	≤100μs（包括指令传输时间和解算时间）
收发切换时间	≤0.3μs
电源及功耗	≤56V/25A
其他指标
外形尺寸	400mm×300mm×45mm
重量	≤10KG

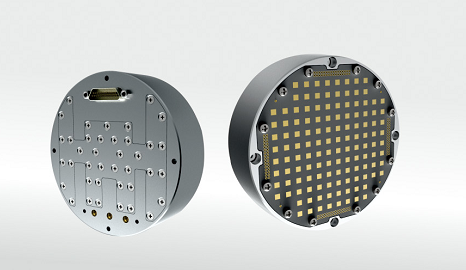

        Ka频段低成本相控阵天线集成了天线阵面、TR通道、波控模块、电源模块和和差网络。采用表贴的安装方式。天线与TR通道部分集成在同一张PCB上，降低了装配难度和实现成本。同时，整个组件采用高密度与高可靠性封装技术进行集成，可以实现高过载下的应用。

       天线采用12V供电的方式实现内部各通道电源，对外通信采用SPI协议来进行指令传递与数据的传输，配备波控缓存器，提前预置波控码，采用全局加载信号进行加载控制减小波束转换时间。

技术指标

工作频段	35GHz±2GHz（Ka频段）
极化方式	垂直线极化
波束扫描范围	±30°，旋转角0-360°
天线增益	29dB
扫描波束降低	≤1.5dB@±30°
半功率波束宽度	俯仰，方位：6.5°±0.5°
波束跃度	≤0.2°
波束控制精度	≤0.1（1σ）
波束切换时间	≤50μs
发射EIRP值（法向）	≥62dBm
接收G/T值（法向）	≥-5dB/K
使用最大占空比	30%
其他指标
外形尺寸	Ø85mm×26mm
重量	≤350g



---

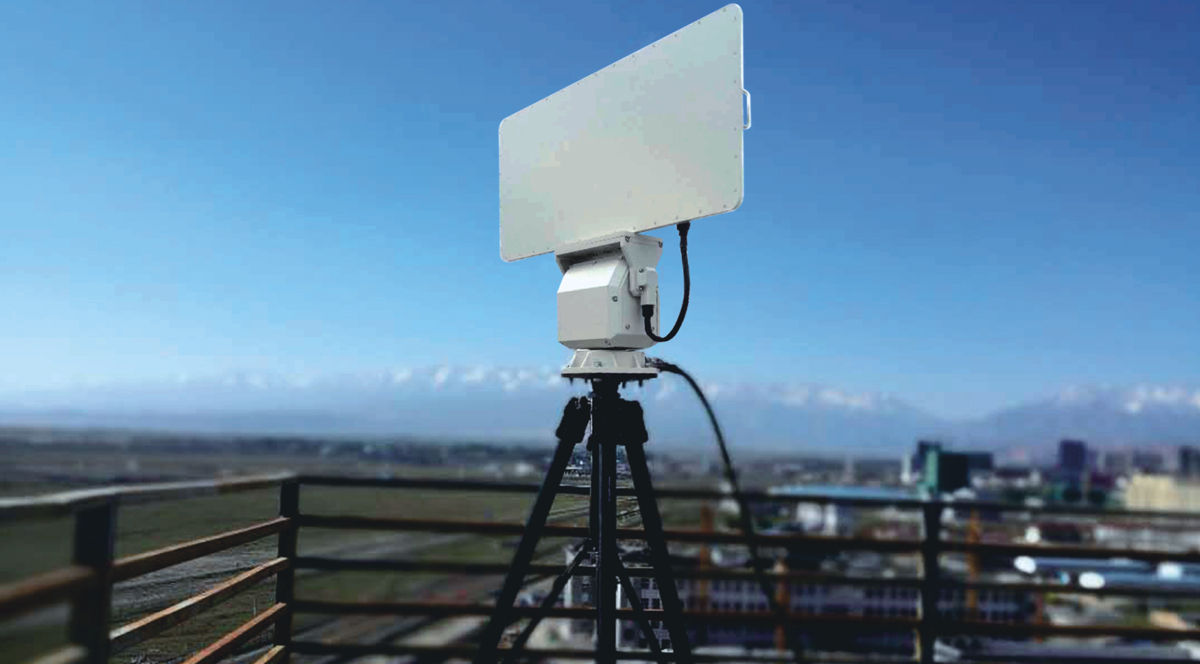

        Ku频段一维相控阵天线主要实现信号的产生与定向放大，以及信号定向接收并实现放大和变频。整个天线包含天线阵面、TR组件、波束控制、电源转换、变频模块和信号产生模块。

        天线阵面采用一维相扫与机扫结合的方式实现空间的波束指向。通过SPI协议与后端处理机进行数据通信，完成阵面工作模式与指向的切换。整个阵面采用可以实现交流或直流单电源供电，使用方便。阵面采用轻薄化设计，便于外出携带。

技术指标

工作频率范围	16G±0.5GHz
极化方式	垂直线极化
波束扫描范围	电扫：方位面：≥±45°，俯仰面不扫描        机扫：方位面：0～360°，俯仰面：-10°～30°
半功率波束宽度	（不加权）俯仰3.7°±0.4°，方位：1.8°±0.4°
波束切换时间	≤50μs
收发切换时间	≤0.1μs（不含延迟时间）
天线有效增益	≥35dB
发射EIRP值（法向）	≥72dBm
接收通道噪声系数	≤4dB
差方向图零深	≥30dB
和端口驻波系数	≤1.8
差端口驻波系数	≤1.5（设计保证）
使用占空比	25%
供电要求	电源：12V/2A，波控电源：12V/0.7A
其他指标
外形尺寸	700mm×370mm×60mm
重量	≤18Kg

---

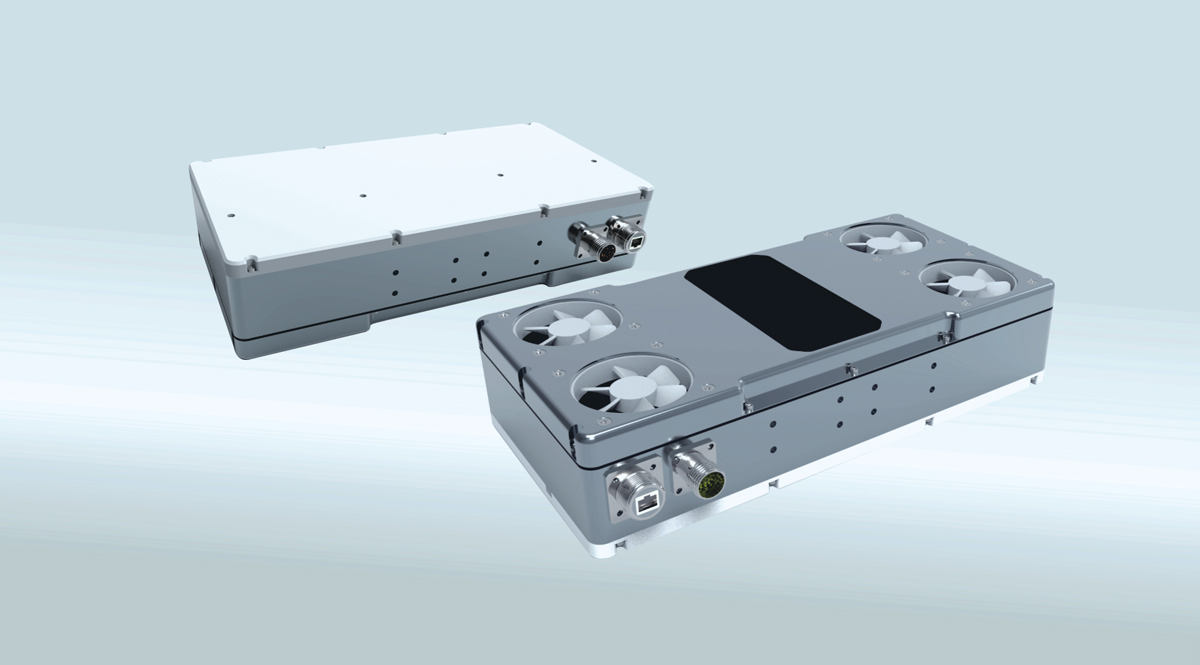

        Ku频段射频天线分机包括天线模块、变频模块、散热模块。天线模块包括一个发射天线和16个接收天线，发射天线覆盖范围俯仰向40°，方位向3°；接收天线覆盖范围俯仰向12°，方位向3°。变频组件主要完成信号变频和功率放大，完成雷达回波接收信号的放大、变频、滤波和幅度调整。频率源为各模块提供相参时钟源。

技术指标

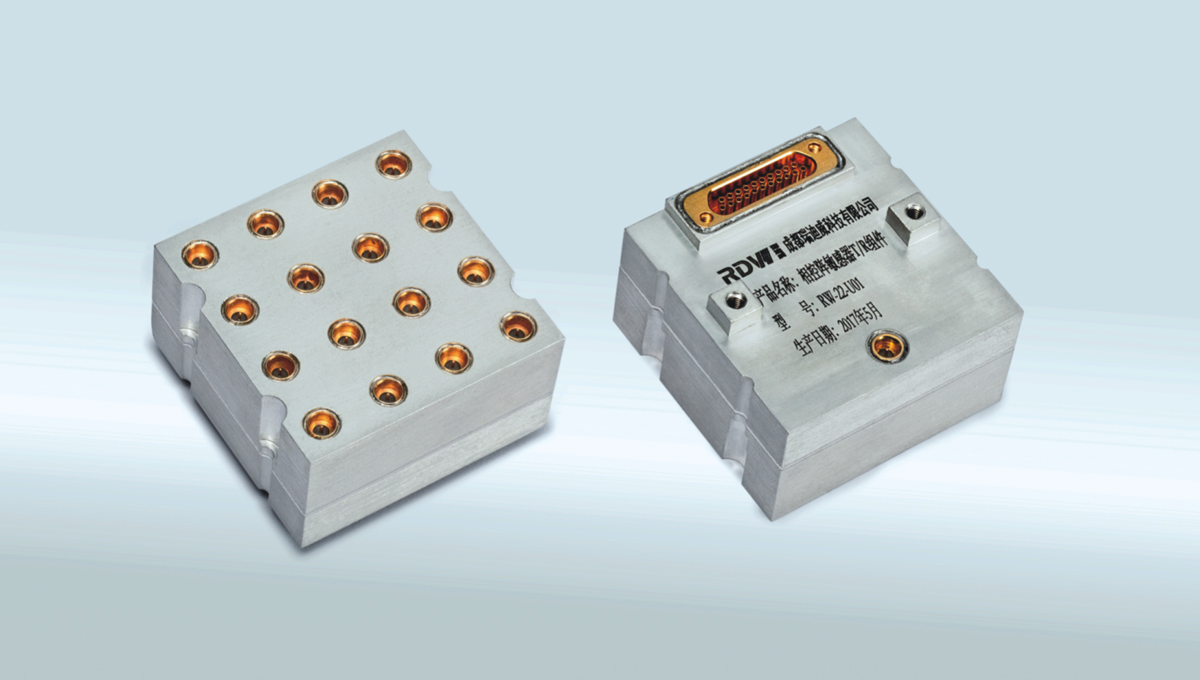

        Ku频段16通道收发组件由收发通道、控制模块、电源模块和结构件组成。每通道收发具备独立的移相和衰减控制。通道9.5mm间距且按照气密封装的方式进行设计。产品对外通过±5V供电；通信接口采用SPI协议进行数据传输，完成组件的幅相控制和供电控制。采用模块化思路简化设计、外形规则，可以任意扩展；采用多功能芯片实现数字和模拟电路集成，组件集成度高，实现瓦片式结构，便于与平台共形；采用CMOS工艺提高集成度，减少芯片数量，降低成本，提高组件可靠性。可应用于弹载、机载、车载以及航天等平台的相控阵天线中。

技术指标

T/R模块规模	4×4
工作频率	16±2GHz
接收通道净增益	≥18dB
噪声系数	≤4dB
接收通道相位稳定性	≤±3°
单通道发射功率	≥50mW（可扩展）
发射通道间功率一致性	≤±1dB
发射通道相位稳定性	≤±3°
衰减指标	0～31.5dB,6位，步进0.5dB
移相指标	6位，5.625°步进，精度（RMS）：≤3°
其他指标
外形尺寸	37mm×37mm×18mm
重要	≤45g
